このページでは、バージョン23で追加された機能を紹介します。
カテゴリ | SP | 内容 |
|---|---|---|
ネスティング | 23.0 | [ダイナミック配列]機能使用時にネストされた部品数が表示されるようになりました。
|
パンチ | 23.0 | 金型が部品モードで割り付けられている場合、ネスティングでバンプを利用したときにその結果が反映されるようになりました。 |
CAD | 23.0 | 材料（残材）のジオメトリ編集画面で[ジオメトリ検証]を利用できるようになりました。
|
ネスティング | 23.0 | 自動ネストのネストタイプ「HD True Shape」と、「HD Advanced True Shape」でX方向、Y方向異なる部品間隔の設定に対応しました。 |
ネスティング | 23.0 | 自動ネストのネストタイプ「HD True Shape」で、「重ね枚数」設定に対応しました。 |
その他 | 23.0 | クイックキー（ショートカットキー）の割り当てに直前に利用した機能を繰り返す「Repeat Last Command」設定が追加されました。
|
リポート | 23.0 | 複数トーチを利用したネスト図の出力ですべての部品にネストIDが表示されるようになりました。 |
ネスティング | 23.0 | タスクパラメータの複数トーチ設定の「トーチセッティング」に「大部品」設定が追加されました。最大の部品のサイズを考慮してトーチ間隔が設定されます。
|
ネスティング | 23.0 | 仮想クロップラインがリアルなクロップステッププレビューをサポートするようになりました。 |
ネスティング | 23.0 | ネストタイプ「HD Shear」使用時に、Detail.setファイルで小数点以下の桁数を設定できるようになりました。 |
部品 | 23.0 | 部品モードで複数ウィンドウ表示に対応しました。 |
加工経路 | 23.0 | [自動NC]の設定画面を表示させずにデフォルト設定で自動NCを実行する機能が追加されました。
|
加工経路 | 23.0 | 自動NCの設定にスクラップ切断設定が追加されました。 |
ネスティング | 23.0 | 部品の最大外形の矩形形状でバンプできる機能が追加されました。
|
コンフィグ | 23.0 | コンフィグのの「3Dインポート」タブにCADインポート時のプロパティマッピングの優先順位をソートできるリストを追加しました。 |
ファイルインポート | 23.0 | CADインポートダイレクトで、上または下方向のベンドラインを除外できるようになりました。 |
表示 | 23.0 | ユーザー定義のハッチングでジオメトリを塗りつぶす[Hatch]コマンドが追加されました。
|
CAD | 23.0 | コーナー部に任意の形状を追加する[スカラップレリーフ]という機能が[CAD]タブに追加されました。
|
ネスティング | 23.0 | タスクの[編集]の「ベストシート」設定で「Best Sheet Mixed」を使用するときに同じ材料をグループ化するオプションを追加しました。 |
ファイルインポート | 23.0 | SolidWorksダイレクトインポーターで、ドリル穴の粗ネジと細ネジのパラメータをカスタマイズしてマッピングできるようになりました。 また、ドリル穴のパラメータをカスタマイズできるようになりました。 |
リポート | 23.0 | ﾈｽﾄリポートの出力でタスクに設定した「バッチ」数の出力が可能になりました。 |
部品 | 23.0 | 作業指示部品のリストと、部品リストでの部品の変更をそれぞれのリストに反映するかどうか設定できるようになりました。 |
ネスティング | 23.0 | ネスティング実行後に、部品間の間隔を最適化し再度ネストする[Relax Nest]という機能が追加されました。
|
ネスティング | 23.0 | マルチビューレイアウトのためのAuto Scale All Layoutsツールバー機能を追加しました。 |
加工経路 | 23.0 | [端材作成]ダイアログで、端材切断線の基準点が選択できるようになりました。 |
リポート | 23.0 | eレポート印刷にプリンタを指定する機能を追加しました。 |
リポート | 23.0 | リポート出力画面を改善し、リポートごとに出力するプリンタを設定できるようにしました。
|
パンチ | 23.0 | 連続工具を回転させる機能を追加しました。 |
パンチ | 23.0 | パンチパターンを手動でミラーリング、回転させる機能を追加しました。 |
ネスティング | 23.0 | 部品パラメータの「製造部品としてリリース」が無効な場合、手動ネスティングできないようにしました。 |
CAD | 23.0 | ジオメトリ編集ウィンドウに形状のタイトルとファイル名が表示されるようになりました。 |
パンチ | 23.0 | パターンツールのクイックドロップ機能が追加されました。
|
加工経路 | 23.0 | 単一、すべての先行ピアスの経路を削除する機能が追加されました。
|
ネスティング | 23.0 | タスクシートの情報パネルで、シート名の寸法を表示するように変更しました。 |
パンチ | 23.0 | パターンツールの工具詳細リポートを出力できるようになりました。 |
パンチ | 23.0 | 機械ごとのパンチパターンを表示するレポートを追加しました。 |
パンチ | 23.0 | タレットごとのパンチパターンを表示するレポートを追加しました。 |
ファイルインポート | 23.0 | Solid Edge 2022のサポートを追加しました。 |
ファイルインポート | 23.0 | CADImport Directで使用するSolid EdgeのバージョンをCADImport.iniファイルで制御できるようになりました。 |
ファイルインポート | 23.0 | 部品数量の合計と作業指示数量の合計が一致した場合、固定ネストを読み込むようになりました。 |
ネスティング | 23.0 | [ダイナミック配列]機能でがX、Yの異なる部品間隔を設定できるようになりました。
|
パンチ | 23.0 | 選択したツールで輪郭を自動作成する機能を追加しました。 |
パンチ | 23.0 | パーツごとのマニュアルNC使用時のフローティングスクラップチェックを拡張しました。 |
CAD | 23.1 | スカラップレリーフの「コーナー」がUndoに対応しました。
|
ファイルインポート | 23.1 | CAD Import PlusがCreo 9、Inventor 2023、NX2206に対応しました。 |
加工経路 | 23.2 | 加工経路作成後、「小さい要素チェック」で小さい要素と部品をハイライトする機能が追加されました。
|
加工経路 | 23.2 | 手動端材作成に「クロップ後に停止を追加」が追加されました。
|
部品 | 23.2 | 部品形状の編集および再構築後に表示される新しい部品保存プロンプトを追加ました。 |
CAD | 23.2 | ハッチフィルとクロスハッチフィルがUndoに対応しました。
|
加工経路 | 23.2 | 「切断順序変更」の「Show Sequence IDs」にチェックすると部品輪郭にIDが表示されるようになりました。
|
加工経路 | 23.2 | 「切断順序変更」において、追加した「ユーザーコマンド」を後から編集できるようになりました。
|
コンフィグ | 23.2 | 「機械」項のパラメータに「3番目のファイル登録」を追加しました。 |
ファイルインポート | 23.2 | CADImport Directで、NX2206と2212がサポートされるようになりました。 |
ファイルインポート | 23.2 | CADImport Directで、Solid Edge 2023に対応しました。 |
作業指示 | 23.2 | 未開始の作業指示を「全てYES」でアーカイブできるようになりました。 |
ファイルインポート | 23.2 | CAD Import PlusでSolid Edge 2023とSolidWorks 2023がサポートされるようになりました。 |

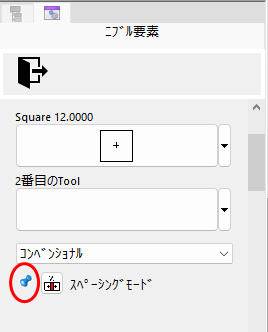

パンチ | 23.3 | マニュアル・パンチ機能にピン止め設定が追加されました。
|
